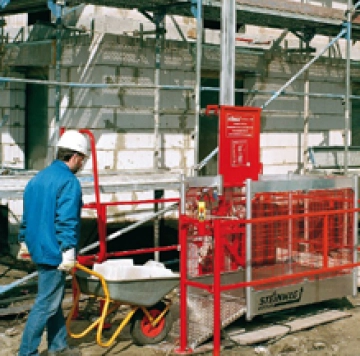

SUPERLIFT Z320, nákladní stavební výtah
Superlift 320/330 je stavebním výtahem, kde pohyb nahoru a dolů je vykonávám pomocí ozubeného hřebene. Napájení obou modelů je různé:
- Z 320 Jednofázovým proudem 230 V/50Hz
- Z 330 Třífázovým proudem 400 V/50Hz
Základní jednotka stavebního výtahu Superlift 320/330 sestává ze základního rámu, pojezdových saní s pohonem a brzdou, z otočné nákladové plošiny a z kabelového držáku s vlečeným kabelem. AL. sloup s ocelovým ozubeným hřebenem je skládán ze samostatných 2-metrových dílců, vzájemně spojených šroubovými spoji. Sloup je spojován s lešením nebo zdí budovy specielními kotevními držáky. Pohyb nákladové plošiny nahoru a dolů je řízen ovládacím panelem s kabelovým připojením k základové jednotce.
Superlift Z 320/330 je používán jako stavební výtah nebo jako výtah pro montáž lešení. Je-li používán jako výtah pro montáž lešení, není vyžadováno zabezpečení spodní stanice a výsuvná dvířka na lešení v horních stanicích jako u klasického stavebního výtahu.
| Model | SUPERLIFT Z 320 | SUPERLIFT Z 330 |
| Rychlost zdvihu (m/min) | 20 | 30 |
| Nosnost (kg) | 300 | 300 |
| Max. zdvih | 50 | 100 |
| Hmotnost základní jednotky (kg) | 200 | 200 |
| Hmotnost Al. sloupku dl. 2m (kg) | 32 | 32 |
| Délka dílu Al. sloupku (m) | 2 | 2 |
| Připojení (Hz) | 230 V / 50 | 230 V / 50 |
| Ovládací napětí (V) | 42 | 42 |
| Příkon el. motoru (kW) | 1,7 | 2,2 |
| Max. doba zatěžování | 60 % | 60 % |
| Průřez přívodního kabelu | 3 x 2,5 mm2 | 5 x 2,5 mm2 |
| Max. dl. přívodního kabelu (m) | max. 40 | max. 40 |
| Jištění | 16 A träge | 16 A träge |
| Max. zatížení větrem během montáže (km/h) | 40 | 40 |
| Max. zatížení větrem v provozu (km/h) | 70 | 70 |
| Hlučnost (A) | 91 dB | 91 dB |
